磁性浮子液位指示器（UHZ型）
UHZ-517系列磁性浮子液位計適用于工作壓力低于2.5MPa，工作溫度低于200℃的液體介質的液位測量。除現場指示，還可配遠傳變送器、報警（控制）開關，檢測功能齊全，讀數直觀、醒目，觀察指示器的方向可根據用戶需要改變角度。測量范圍大，不受儲槽高度限制。指示機構與被測介質隔離，因而密封性好，可靠性高，使用安全。 系列產品廣泛用于電力、石油、化工、冶金、環保、船舶、建筑、食品等各行業生產過程中的液位測量與控制。

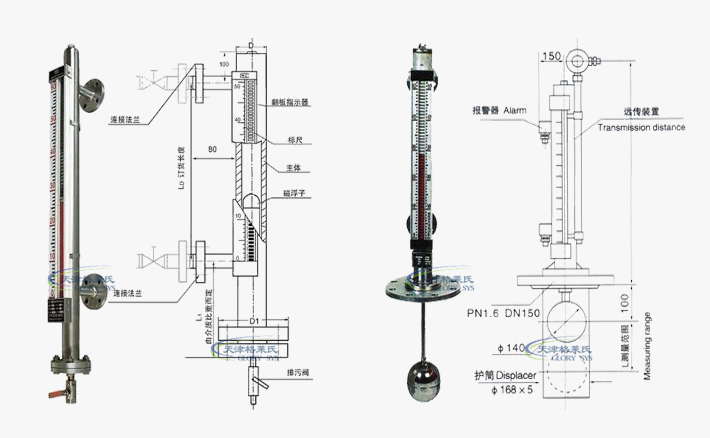

側裝式磁性浮子液位指示器（UHZ-C型） 頂裝式磁性浮子液位指示器（UHZ-D型）
結構原理：
液位計根據浮力原理和磁性耦合作用原理工作的。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180°，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。
性能參數：
? 測量范圍：500~8000mm
? 精確度：±5mm ±10mm（高溫型）
? 環境振動：頻率≤25HZ，振幅≤0.5mm
? 介質密度：0.45~2g/cm
? 介質密度差：≥0.15g/cm（測量界位）
? 介質溫度：-80℃~+450℃
? 介質粘度：≤0.4Pa.s，對于粘度大的介質或溫度低時易結晶的介質，可根據用戶要求選用夾套式液位計。
? 接口法蘭：采用化工部1997年最新頒發的HG20592~20635-97法蘭標準。
安裝與維護：
? 液位計筒體內不應有固體雜質和磁雜質進入，以免對浮子造成卡阻及減弱浮力；
? 根據介質情況，可定期清洗主導管，清除管內沉積物雜質；
? 對液位計進行清洗后或更換浮子時，打開法蘭，在裝入磁性浮子時，應注意重端帶磁性一端向上，不能倒裝；
? 夾套保溫型液位計，安裝使用過程中注意不要把夾套破壞，以免影響產品質量。
訂貨須知：
訂貨時請注明：產品名稱、公稱通徑、壓力等級、材質、法蘭標準等詳細參數。以上產品參數僅供參考，如需其他規格尺寸，歡迎來電來函。
|
